انکربولت اصطکاکی لرزه ای HILTI HST2 M8/M10/M12/M16
ویژگیهای محصول
119,000 تومان

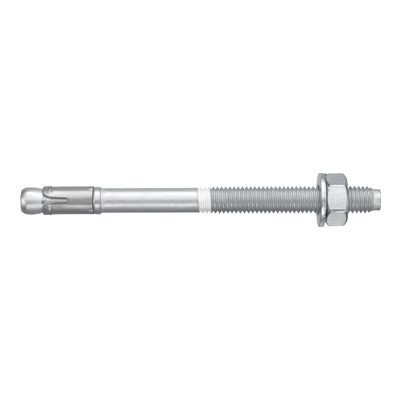

معرفی انکر مکانیکی Hilti HST2 – نسل دوم انکرهای سنگین با عملکرد تضمینی
Hilti HST2 نسخه بهینهشده و توسعهیافتهی نسل قبلی HST است که برای نصب در بتن ترکدار و غیرترکدار در شرایط بار استاتیکی و لرزهای طراحی شده است. این انکر مناسب کاربردهایی است که به عملکرد ایمن، نصب سریع، و سازگاری با استانداردهای اروپایی و بینالمللی نیاز دارند.
ویژگیهای فنی انکر Hilti HST2
-
قابل استفاده در بتن ترکدار و غیرترکدار با تاییدیه ETA Option 1.
-
قابلیت نصب در شرایط لرزهای (C1 و C2) با عملکرد تأییدشده.
-
دارای بدنه فولادی با پوشش گالوانیزه یا استیل ضدزنگ A4 برای مقاومت در برابر خوردگی.
-
مکانیزم انبساط دقیق مخروطی دوگانه برای تثبیت بالا و تحمل بارهای سنگین.
-
سازگار با نصب در شرایط مختلف دمایی و دارای تاییدیه مقاومت در برابر آتش (تا 120 دقیقه).
-
دارای تاییدیه CE و ETA برای نصب دائم در سازههای حساس.
-
مناسب برای بارهای استاتیکی، دینامیکی و نصب در سازههای بحرانی.
سایزهای موجود انکر Hilti HST2
مدل انکر | رزوه | قطر سوراخ (mm) | عمق کاشت (mm) | طول انکر (mm) | گشتاور نصب (Nm) |
---|---|---|---|---|---|
HST2 M8 | M8 | 10 | 50 | 80 | 20 |
HST2 M10 | M10 | 12 | 60 | 90–115 | 40 |
HST2 M12 | M12 | 14 | 70 | 105–135 | 60 |
HST2 M16 | M16 | 18 | 80 | 125–160 | 120 |
HST2 M20 | M20 | 24 | 90 | 170–220 | 200 |
HST2 M24 | M24 | 28 | 110 | 260–300 | 300 |
مدلها در نسخههای مختلف کوتاه (short) و بلند (long) نیز موجود هستند.
مدارک فنی و تأییدیهها
-
ETA-12/0026 بر اساس ETAG 001 (Option 1).
-
تأییدیه عملکرد در زلزله (C1 و C2) طبق Annex E.
-
CE Marking طبق EN 1992-4.
-
تأییدیه مقاومت در برابر آتش (تا R120).
-
مدارک باربری، فایلهای BIM و CAD برای طراحی مهندسی.
-
سازگاری کامل با نرمافزار Hilti PROFIS Engineering جهت طراحی سازهای.
باربری انکر Hilti HST2 (تقریبی در بتن C20/25)
سایز انکر | بار کششی طراحی (NRd) | بار برشی طراحی (VRd) |
---|---|---|
M8 | 5.8 kN | 8.9 kN |
M10 | 9.0 kN | 13.8 kN |
M12 | 13.0 kN | 20.5 kN |
M16 | 22.0 kN | 34.0 kN |
M20 | 34.0 kN | 53.0 kN |
M24 | 49.0 kN | 76.0 kN |
باربری واقعی وابسته به شرایط پروژه و نوع بتن است. برای طراحی دقیق، از نرمافزار Hilti استفاده شود.
روش نصب انکر Hilti HST2
-
سوراخکاری با مته SDS طبق سایز مورد نظر.
-
تمیزکاری کامل سوراخ با دمنده و برس فلزی.
-
قراردادن انکر در سوراخ تا عمق طراحیشده.
-
اعمال گشتاور مشخص با ترکمتر برای فعالسازی کامل مخروط انبساطی.
-
بررسی اتصال نهایی با تست دستی یا ابزار دیجیتال در صورت نیاز.
کاربردهای متداول انکر HST2
-
اتصال صفحات پایه و سازههای فولادی.
-
نصب تجهیزات صنعتی سنگین.
-
کاربرد در سازههای لرزهای و مناطق زلزلهخیز.
-
اجرای ساپورتهای تأسیساتی، نگهدارندهها و سیستمهای سقفی.
-
پروژههای زیرساختی (پل، تونل، مترو، پالایشگاهها و بیمارستانها).
مشاوره و خرید از واردکننده رسمی
شرکت ایدکو واردکننده تخصصی انکرهای Hilti در ایران، آماده ارائه مشاوره فنی، طراحی، انتخاب محصول و تأمین سریع با گارانتی اصالت کالا است.
