برند : HILTI
دستهبندی : انکربولت مکانیکی
انکربولت اصطکاکی HILTI HSB با گواهی اصالت کالا و گارانتی شرکت HILTI
HILTI HSB
ویژگی‌های محصول
انتخاب سایز
M8*75
M10*90
M12*115
M16*140

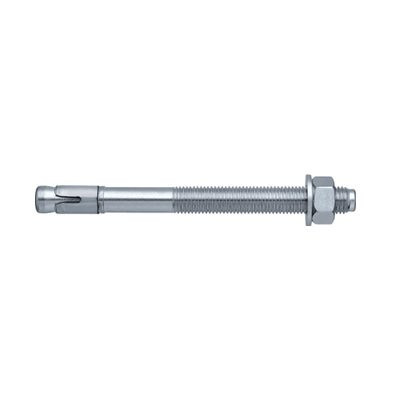

معرفی انکر Hilti HSB – انکر گوه‌ای قدرتمند برای بتن غیرترک‌دار
Hilti HSB یک انکر مکانیکی نوع گوه‌ای (Wedge Anchor) است که جهت کاربردهای صنعتی و عمرانی در بتن غیرترک‌دار طراحی شده است. این انکر به دلیل استحکام بالا، نصب آسان و طراحی مقاوم در برابر بارهای متوسط تا سنگین، انتخابی مطمئن برای نصب‌های دائمی می‌باشد.
ویژگی‌های فنی انکر Hilti HSB
-
مکانیزم گوه‌ای تقویت‌شده برای چفت شدن محکم در بتن.
-
مناسب برای بارهای استاتیکی در بتن غیرترک‌دار (concrete C20/25 و بالاتر).
-
ساخته شده از فولاد کربنی گالوانیزه یا استیل A4 ضدزنگ جهت مقاومت در برابر خوردگی.
-
مقرون‌به‌صرفه و قابل اتکا برای پروژه‌های عمومی و صنعتی.
-
دارای طراحی ساده، نصب سریع و ایمن با ترکمتر.
-
دارای تاییدیه CE و ETA برای کاربرد در بتن بدون ترک.
سایزهای موجود انکر Hilti HSB
| مدل انکر | رزوه | قطر سوراخ (mm) | عمق کاشت (mm) | طول انکر (mm) | گشتاور نصب (Nm) |
|---|---|---|---|---|---|
| HSB M8 | M8 | 10 | 50 | 75–95 | 20 |
| HSB M10 | M10 | 12 | 60 | 90–115 | 40 |
| HSB M12 | M12 | 14 | 70 | 105–135 | 60 |
| HSB M16 | M16 | 18 | 80 | 140–160 | 120 |
| HSB M20 | M20 | 24 | 90 | 170–220 | 200 |
مدل‌های بلندتر و کوتاه‌تر بسته به نیاز پروژه موجود هستند.
مدارک فنی و گواهینامه‌ها
-
ETA-05/0013 برای کاربرد در بتن غیرترک‌دار (Option 7).
-
نشان CE طبق استاندارد EN 1992-4.
-
پوشش گالوانیزه مقاوم در برابر خوردگی طبق ISO 9227.
-
فایل‌های CAD و دیتاشیت برای طراحی در نرم‌افزارهای مهندسی.
باربری انکر Hilti HSB (تقریبی در بتن C20/25)
| سایز انکر | بار کششی طراحی (NRd) | بار برشی طراحی (VRd) |
|---|---|---|
| M8 | 5.0 kN | 7.5 kN |
| M10 | 8.0 kN | 12.0 kN |
| M12 | 12.0 kN | 19.0 kN |
| M16 | 20.0 kN | 32.0 kN |
| M20 | 30.0 kN | 48.0 kN |
برای طراحی سازه‌ای دقیق، استفاده از نرم‌افزار Hilti PROFIS Engineering توصیه می‌شود.
روش نصب انکر Hilti HSB
-
سوراخ‌کاری دقیق مطابق با قطر مشخص شده.
-
تمیز کردن سوراخ با دمنده و برس برای جلوگیری از لغزش.
-
قراردادن انکر تا عمق مشخص‌شده.
-
اعمال گشتاور نصب با آچار گشتاورسنج برای فعال‌سازی کامل.
-
بررسی تثبیت نهایی انکر برای ایمنی اجرا.
کاربردهای انکر HSB
-
اتصال صفحات فلزی و بیس‌پلیت‌ها در ساختمان.
-
نصب ساپورت‌های تأسیساتی، قفسه‌ها و سازه‌های سبک.
-
کاربرد در انبارها، ساختمان‌های اداری، پارکینگ‌ها، سالن‌های صنعتی.
-
استفاده در پروژه‌های تأسیسات مکانیکی و الکتریکی.
مشاوره و خرید از شرکت ایدکو – واردکننده رسمی Hilti در ایران
شرکت ایدکو به‌عنوان واردکننده تخصصی محصولات Hilti، از جمله انکر مکانیکی HSB، آماده ارائه مشاوره فنی، انتخاب محصول مناسب، طراحی و فروش مستقیم می‌باشد.
