انکرازداخل رزوه ضربه ای لبه دار آلمانی HILTI HKD M10*40
HKD Drop-in anchor M10*40
برند:HILTI
انتخاب سایز
توضیحات

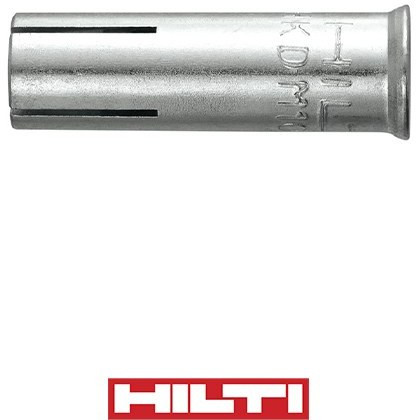

معرفی انکر Hilti HKD – انکر ضربهای با قابلیت نصب آسان و ایمن در بتن
Hilti HKD یک انکر مکانیکی ضربهای (Drop-in Anchor) از نوع گوهای است که برای نصب سریع و مطمئن در بتن غیرترکدار طراحی شده است. این انکر با مکانیزم انبساط داخلی از طریق ضربه، امکان اتصال قوی و ایمن را در پروژههای صنعتی و ساختمانی فراهم میکند.
ویژگیهای فنی انکر Hilti HKD
-
نصب سریع و آسان با ابزار ضربهای مخصوص Hilti.
-
عملکرد قابل اطمینان در بتن غیرترکدار با مقاومت بالا.
-
مکانیزم انبساط داخلی با گوههای فلزی برای گیرایی فوقالعاده.
-
ساخته شده از فولاد گالوانیزه یا فولاد ضدزنگ A4 برای دوام و مقاومت در برابر خوردگی.
-
مناسب برای کاربردهای بارهای متوسط تا سنگین در صنایع مختلف.
-
تأییدیههای ETA و CE برای استفاده در پروژههای استاندارد اروپایی.
-
امکان نصب همسطح با سطح بتن برای ظاهر تمیز و امنیت بیشتر.
سایزهای موجود انکر Hilti HKD
| مدل انکر | رزوه داخلی | قطر سوراخ (mm) | عمق سوراخ (mm) | طول انکر (mm) | ابزار نصب |
|---|---|---|---|---|---|
| HKD M6 | M6 | 8 | 25 | 25 | HSD-M6 |
| HKD M8 | M8 | 10 | 30 | 30 | HSD-M8 |
| HKD M10 | M10 | 12 | 40 | 40 | HSD-M10 |
| HKD M12 | M12 | 15 | 50 | 50 | HSD-M12 |
| HKD M16 | M16 | 20 | 65 | 65 | HSD-M16 |
نصب صحیح با استفاده از ابزار ضربهای Hilti (HSD) الزامی است.
مدارک فنی و تأییدیهها
-
ETA-06/0122 برای استفاده در بتن غیرترکدار (Option 7).
-
نشان CE طبق استاندارد EN 1992-4.
-
گواهینامه مقاومت خوردگی برای انواع پوششها.
-
دیتاشیت، فایلهای CAD و مدلهای BIM برای طراحی دقیق.
-
پشتیبانی از نرمافزار Hilti PROFIS Anchor جهت طراحی سازهای بهینه.
باربری انکر Hilti HKD (تقریبی در بتن C20/25)
| سایز | بار کششی طراحی (NRd) | بار برشی طراحی (VRd) |
|---|---|---|
| M6 | 2.0 kN | 2.5 kN |
| M8 | 4.0 kN | 5.0 kN |
| M10 | 7.0 kN | 8.5 kN |
| M12 | 11.0 kN | 13.0 kN |
| M16 | 17.5 kN | 21.0 kN |
این مقادیر مرجع بوده و برای طراحی نهایی استفاده از نرمافزار توصیه میشود.
روش نصب انکر Hilti HKD
-
سوراخکاری با مته SDS مطابق قطر و عمق مشخص شده.
-
تمیز کردن کامل سوراخ با برس و دمنده هوا.
-
قرار دادن انکر HKD در سوراخ تا همسطح بتن.
-
ضربه زدن با ابزار ضربهای Hilti HSD تا انبساط کامل گوه داخلی.
-
آماده برای نصب پیچ یا میلرزوه درون انکر.
کاربردهای انکر HKD
-
اتصال پایههای سازه، بیسپلیتها و قابها.
-
نصب ساپورتها و تجهیزات تأسیساتی.
-
کاربرد در ساختمانهای صنعتی، اداری، و پروژههای عمرانی.
-
نصب تجهیزات سبک تا متوسط در بتن.
مشاوره و خرید انکر Hilti HKD از واردکننده رسمی
شرکت ایدکو به عنوان واردکننده تخصصی محصولات Hilti از جمله انکر مکانیکی HKD آماده ارائه مشاوره فنی، فروش مستقیم و خدمات پس از فروش به مشتریان محترم میباشد.
🔗 وبسایت: www.iddeco.ir
📞 شماره تماس: 021-26150854
