برند : HILTI
دستهبندی : انکربولت مکانیکی

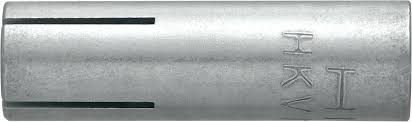

انکرازداخل رزوه ضربه ای بدون لبه HILTI HKV M8/M10/M12/M16
HILTI HKV M10*40
ویژگی‌های محصول
انتخاب سایز
M8*30
M10*40
M12*50
M16*65
موجود در انبار ایدکو
ارسال از امروزارسال توسط ایدکو
33,500 تومان
معرفی انکر Hilti HKV – انکر ضربه‌ای اقتصادی برای نصب‌های سریع در بتن
Hilti HKV یک انکر مکانیکی ضربه‌ای (Drop-in Anchor) است که برای نصب در بتن غیرترک‌دار طراحی شده است. این انکر با استفاده از یک ابزار نصب مخصوص، به‌سرعت در بتن قرار می‌گیرد و مناسب کاربردهای سبک تا متوسط به‌شمار می‌رود. HKV راه‌حلی اقتصادی، سریع و ایمن برای اتصال رزوه‌ای در بتن فراهم می‌آورد.
ویژگی‌های فنی انکر Hilti HKV
-
مکانیزم نصب ضربه‌ای سریع بدون نیاز به اعمال گشتاور نهایی.
-
مناسب برای بتن غیرترک‌دار C20/25 به بالا.
-
طراحی استوانه‌ای با چهار شیار منبسط‌شونده برای گیرایی کامل.
-
امکان نصب کاملاً هم‌سطح با بتن برای ظاهر تمیز و ایمن.
-
ساخته‌شده از فولاد گالوانیزه یا استیل A4 برای محیط‌های خورنده.
-
سازگار با رزوه‌های متریک استاندارد برای اتصال پیچ‌ها، میلگرد رزوه‌دار، ساپورت‌ها.
-
نصب سریع با ابزار نصب مخصوص Hilti.
سایزهای موجود انکر Hilti HKV
| مدل انکر | رزوه داخلی | قطر سوراخ (mm) | عمق سوراخ (mm) | طول انکر (mm) | ابزار نصب |
|---|---|---|---|---|---|
| HKV M6 | M6 | 8 | 25 | 25 | HSD-M6 |
| HKV M8 | M8 | 10 | 30 | 30 | HSD-M8 |
| HKV M10 | M10 | 12 | 40 | 40 | HSD-M10 |
| HKV M12 | M12 | 15 | 50 | 50 | HSD-M12 |
| HKV M16 | M16 | 20 | 65 | 65 | HSD-M16 |
استفاده از ابزار مخصوص ضربه‌ای Hilti (HSD) برای نصب صحیح الزامی است.
مدارک فنی و تأییدیه‌ها
-
ETA-06/0122 برای کاربرد در بتن غیرترک‌دار (Option 7).
-
نشان CE مطابق EN 1992-4.
-
دیتاشیت‌ها، فایل‌های CAD و مدل‌های BIM برای طراحی دقیق.
-
سازگاری کامل با نرم‌افزار Hilti PROFIS Anchor برای طراحی مهندسی.
-
دارای مقاومت محدود در برابر آتش (مشروط به شرایط نصب).
باربری تقریبی انکر Hilti HKV در بتن C20/25
| سایز | بار کششی طراحی (NRd) | بار برشی طراحی (VRd) |
|---|---|---|
| M6 | 2.0 kN | 2.5 kN |
| M8 | 4.0 kN | 5.0 kN |
| M10 | 7.0 kN | 8.5 kN |
| M12 | 11.0 kN | 13.0 kN |
| M16 | 17.5 kN | 21.0 kN |
برای طراحی نهایی در پروژه، استفاده از نرم‌افزار طراحی توصیه می‌شود.
روش نصب انکر Hilti HKV
-
سوراخ‌کاری عمودی با مته SDS طبق قطر مشخص‌شده.
-
تمیز کردن کامل سوراخ (دمیدن هوا و برس زدن الزامی است).
-
قراردادن انکر HKV در سوراخ تا هم‌سطح شدن.
-
ضربه با ابزار مخصوص Hilti HSD تا انبساط کامل انتهای انکر.
-
رزوه آماده استفاده است – پیچ یا میل‌رزوه‌ای را وارد کنید.
کاربردهای انکر HKV
-
نصب ساپورت‌های تأسیساتی سبک.
-
اتصال ریل، ترانک، کانال کابل.
-
نصب سقف‌های کاذب، پایه مهتابی، چراغ‌های صنعتی.
-
مناسب پروژه‌های برق، مکانیک، دیتاسنترها، دفاتر و فضاهای تجاری.
مشاوره و خرید انکر Hilti HKV از واردکننده رسمی
شرکت ایدکو تأمین‌کننده رسمی و تخصصی انکرهای Hilti از جمله مدل HKV در ایران می‌باشد. جهت انتخاب سایز مناسب، دریافت دیتاشیت، مشاوره فنی و خرید، با ما تماس بگیرید.
