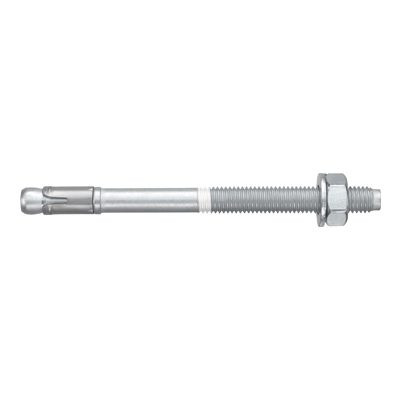

Hilti HST2 نسخه بهینهشده و توسعهیافتهی نسل قبلی HST است که برای نصب در بتن ترکدار و غیرترکدار در شرایط بار استاتیکی و لرزهای طراحی شده است. این انکر مناسب کاربردهایی است که به عملکرد ایمن، نصب سریع، و سازگاری با استانداردهای اروپایی و بینالمللی نیاز دارند.
قابل استفاده در بتن ترکدار و غیرترکدار با تاییدیه ETA Option 1.
قابلیت نصب در شرایط لرزهای (C1 و C2) با عملکرد تأییدشده.
دارای بدنه فولادی با پوشش گالوانیزه یا استیل ضدزنگ A4 برای مقاومت در برابر خوردگی.
مکانیزم انبساط دقیق مخروطی دوگانه برای تثبیت بالا و تحمل بارهای سنگین.
سازگار با نصب در شرایط مختلف دمایی و دارای تاییدیه مقاومت در برابر آتش (تا 120 دقیقه).
دارای تاییدیه CE و ETA برای نصب دائم در سازههای حساس.
مناسب برای بارهای استاتیکی، دینامیکی و نصب در سازههای بحرانی.
| مدل انکر | رزوه | قطر سوراخ (mm) | عمق کاشت (mm) | طول انکر (mm) | گشتاور نصب (Nm) |
|---|---|---|---|---|---|
| HST2 M8 | M8 | 10 | 50 | 80 | 20 |
| HST2 M10 | M10 | 12 | 60 | 90–115 | 40 |
| HST2 M12 | M12 | 14 | 70 | 105–135 | 60 |
| HST2 M16 | M16 | 18 | 80 | 125–160 | 120 |
| HST2 M20 | M20 | 24 | 90 | 170–220 | 200 |
| HST2 M24 | M24 | 28 | 110 | 260–300 | 300 |
مدلها در نسخههای مختلف کوتاه (short) و بلند (long) نیز موجود هستند.
ETA-12/0026 بر اساس ETAG 001 (Option 1).
تأییدیه عملکرد در زلزله (C1 و C2) طبق Annex E.
CE Marking طبق EN 1992-4.
تأییدیه مقاومت در برابر آتش (تا R120).
مدارک باربری، فایلهای BIM و CAD برای طراحی مهندسی.
سازگاری کامل با نرمافزار Hilti PROFIS Engineering جهت طراحی سازهای.
| سایز انکر | بار کششی طراحی (NRd) | بار برشی طراحی (VRd) |
|---|---|---|
| M8 | 5.8 kN | 8.9 kN |
| M10 | 9.0 kN | 13.8 kN |
| M12 | 13.0 kN | 20.5 kN |
| M16 | 22.0 kN | 34.0 kN |
| M20 | 34.0 kN | 53.0 kN |
| M24 | 49.0 kN | 76.0 kN |
باربری واقعی وابسته به شرایط پروژه و نوع بتن است. برای طراحی دقیق، از نرمافزار Hilti استفاده شود.
سوراخکاری با مته SDS طبق سایز مورد نظر.
تمیزکاری کامل سوراخ با دمنده و برس فلزی.
قراردادن انکر در سوراخ تا عمق طراحیشده.
اعمال گشتاور مشخص با ترکمتر برای فعالسازی کامل مخروط انبساطی.
بررسی اتصال نهایی با تست دستی یا ابزار دیجیتال در صورت نیاز.
اتصال صفحات پایه و سازههای فولادی.
نصب تجهیزات صنعتی سنگین.
کاربرد در سازههای لرزهای و مناطق زلزلهخیز.
اجرای ساپورتهای تأسیساتی، نگهدارندهها و سیستمهای سقفی.
پروژههای زیرساختی (پل، تونل، مترو، پالایشگاهها و بیمارستانها).
شرکت ایدکو واردکننده تخصصی انکرهای Hilti در ایران، آماده ارائه مشاوره فنی، طراحی، انتخاب محصول و تأمین سریع با گارانتی اصالت کالا است.
