انکربولت اصطکاکی طرح HSA سایز M8/M10/M12/M16
توضیحات فنی انکر بولت اصطکاکی HSA (سایزهای 6 تا 20 میلیمتر)

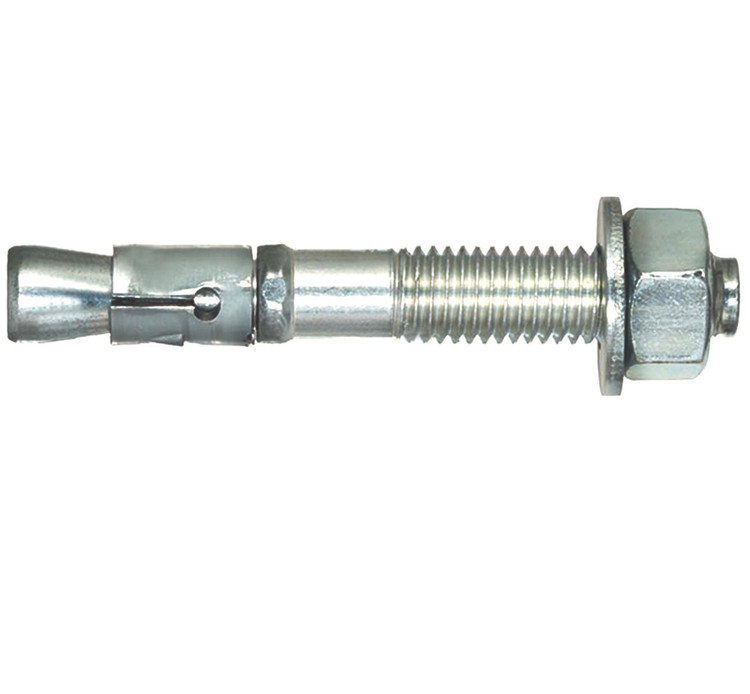

انکر بولت اصطکاکی HSA نوعی رول بولت مکانیکی است که برای اتصال انواع تجهیزات، سابورت، قفسه، سازههای فلزی، و سیستمهای تاسیساتی به بتن طراحی شدهاست. طراحی منحصربهفرد این انکر، موجب تحمل بار کششی و برشی بالا، نصب سریع و عملکرد ایمن در انواع بتن غیراشباع و متراکم میشود.
ویژگیهای اصلی انکر HSA
- جنس: فولاد کربنی با روکش گالوانیزه (ضدزنگ)، برخی سایزها با استیل ضدزنگ قابل سفارشاند.
- ساختار: از یک بدنه فولادی تقسیمشده و مهره و واشر رزوهای تشکیل شدهاست.
- نصب سریع: فقط با ایجاد سوراخ و کوبیدن انکر داخل بتن انجام میشود.
- عملکرد: پس از کوبیدن و بستن مهره، بدنه انکر ترارزش یافته و با اصطکاک بالا در بتن تثبیت میشود.
- مناسب بتن غیراشباع، ترکدار و بدون ترک.
- بدون نیاز به استفاده از چسب یا مواد کمکی.
مناسب برای کاربردهای زیر:
- نصب ساپورت و ریل تاسیساتی،
- نصب صفحات فلزی، پلیت، و براکت،
- فیکسکردن تجهیزات تاسیساتی و تهویه،
- سیستمهای برق و لولهکشی،
- سازههای سبک و نیمهسنگین.
سایزبندی انکر بولت HSA:
| سایز (میلیمتر) | قطر سوراخ (mm) | عمق کاشت (mm) | قطر رزوه (mm) | طول انکر (mm) |
|---|---|---|---|---|
| 6 | 6 | 40 | M6 | 40/50 |
| 8 | 8 | 50 | M8 | 55/75 |
| 10 | 10 | 60 | M10 | 70/90/100 |
| 12 | 12 | 70 | M12 | 90/100 |
| 14 | 14 | 80 | M14 | 110 |
| 16 | 16 | 90 | M16 | 140 |
| 20 | 20 | 110 | M20 | 170 |
مقادیر براساس دیتاشیت نمونه اورجینال Hilti HSA ارائه شدهاست؛ انکرهای چینی معمولاً براساس همین ابعاد تولید میشوند.
ظرفیت باربری تقریبی (تنش و برش) برای نمونه استاندارد HSA:
| سایز | نیروی کششی مجاز (kN) | نیروی برشی مجاز (kN) |
|---|---|---|
| 6 | 2.3 | 2.0 |
| 8 | 4.0 | 4.0 |
| 10 | 5.5 | 5.0 |
| 12 | 8.0 | 7.0 |
| 14 | 10.0 | 9.0 |
| 16 | 12.5 | 11.0 |
| 20 | 18.0 | 16.0 |
اعداد فوق تقریبی هستند و بسته به کیفیت بتن، عمق کاشت و برند سازنده ممکن است تغییر کنند. قبل از طراحی نهایی حتماً به دیتاشیت سازنده مراجعه شود.
راهنمای نصب سریع:
- محل سوراخ را روی سطح بتن با مته مناسب ایجاد کنید.
- گرد و غبار داخل سوراخ را پاک کنید.
- انکر را در سوراخ قرار داده و با پتک کوبیده تا کاملاً جا بیفتد.
- مهره را بسته و محکم کنید تا انکر در بتن باز شود و تثبیت گردد.
نکات ایمنی و فنی
- فقط روی بتن سالم و غیرترکخورده استفاده شود (در موارد ترکدار، مدل HSA-T پیشنهاد میشود).
- انتخاب سایز صحیح بر مبنای بارگذاری ضروری است.
- از محصولات دارای استاندارد یا تاییدیه فنی استفاده کنید.
نقد و بررسی انکر بولت اصطکاکی HSA (سایزهای 6 تا 20 میلیمتر)
انکر بولت اصطکاکی HSA یکی از پرکاربردترین انواع رول بولت مکانیکی برای نصب تجهیزات روی بتن بهشمار میرود. این انکر با توجه به نصب آسان، باربری مناسب و عملکرد مطمئن، جایگاه ویژهای در پروژههای ساختمانی، سازهای و تأسیساتی پیدا کرده است. در ادامه به بررسی نقاط قوت و ضعف این محصول میپردازیم.
نقاط قوت:
- نصب سریع و آسان: به کمک طراحی مکانیکی و عدم نیاز به چسب یا رزین، تنها با دریلکاری و کوبش انکر در بتن، نصب انجام میشود.
- مناسب برای طیف وسیعی از سایزها: از سایز 6 میلیمتر برای اتصالات سبک تا سایز 20 برای نگهداری سازههای سنگین، انتخاب متنوعی فراهم میکند.
- قیمت رقابتی نسبت به مدلهای شیمیایی: گزینههایی با کیفیت چینی این محصول، قیمت مناسبتری دارند و برای پروژههای انبوه بسیار بهصرفهاند.
- باربری مطلوب: طبق دیتاشیتهای معتبر، بار کششی و برشی HSA با توجه به سایز، جوابگوی اکثر نیازهای رایج است.
- موجود بودن در بازار ایران و تنوع برند (اصلی و کپی): دسترسی بهاین محصول ساده است.
نقاط ضعف:
- محدودیت در بتنهای ترکدار: در بتن ترکخورده عملکرد و ایمنی کاهش مییابد؛ لازم است در این شرایط از مدلهای تاییدهدار HSA-T یا انکرهای دیگر استفاده شود.
- حساسیت به اجرای صحیح: تراز نبودن سوراخ یا اجرای بد میتواند نصب را با مشکل مواجه کند یا باعث کاهش باربری شود.
- عدم کارایی در زیرساختهای غیر بتنی: فقط مناسب بتن است و نباید در مصالح دیوار بلوکی یا سفالی استفاده شود.
- عدم مقاومت کامل در برابر خوردگی (در نمونه گالوانیزه): برای مکانهای کاملاً مرطوب یا صنعتی باید نمونه استیل را سفارش داد.
کاربردها و جمعبندی:
انکر HSA گزینهای مطمئن و اقتصادی برای نصب انواع ساپورت، تجهیزات تهویه، تابلو برق، پلیت و ریل تاسیساتی روی بتن بهشمار میرود. اگر پروژهای دارید که به نصب سریع و مقرونبهصرفه نیاز دارد، این انکر مکانیکی انتخابی ایدهآل است؛ البته باید به محدودیتها و شرایط اجرایی محصول توجه کافی شود. توصیه میشود هنگام خرید، کیفیت جنس (برند و استاندارد) و تناسب سایز با بار موردنیاز حتماً بررسی شود تا حداکثر ایمنی و دوام حاصل گردد.
